Instandsetzung des gerissenen Befestigungsflansches am Getriebegehäuse einer Windkraftanlage
Flansch im gebrochenen Zustand
Befestigungsflansch im gebrochenen Zustand
Reparaturvorschlag
Reparaturvorschlag durch Einsetzen eines Einsatzstücks
Aufnahme für Stahlschlösser eingebracht
Einsatzstück gemessen
Gerissenen Befestigungsflansch ca. 80mm tief abgebohrt und sauber geschliffen Aufnahme, für die Stahlschlösser eingebracht, Masse für das Einsatzstück gemessen.
Einsetzen der Stahlkonstruktion und herstellen der kraftschlüssigen Verbindung
Angefertigte Stahlkonstruktion eingepasst und die in den Grundkörper eingelassenen Stahlschlösser
Einbringen unserer Normriegel, vernieten und abschrauben des Spaltes zwischen Grundmaterial und der Stahlkonstruktion, eingedrehte Schrauben verstemmt.
Mobile Bearbeitung der eingesetzten Stahlkonstruktion
Befestigungsflansch
Fräsgerät eingesetzt befestigt
und ausgerichtet

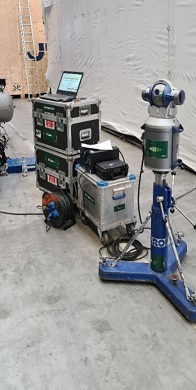

Lasertracker zum Vermessen der Fläche und Bohrungen sowie das Ausrichten des Fräsgerätes
Befestigungsflansch
Befestigungsflansch
Abfräsen der Fläche der eingesetzten Stahlkonstruktion auf die Ebene des oberen Befestigungsflansches
Befestigungsflansch geschliffen
Befestigungsflansch
Befestigungsflansch
Befestigungsflansch
Alle Gewinde eingebracht und die Umrisse der Stahlkonstuktion an den Grundkörper durch beischleifen angeglichen
Befestigungsflansch gestrichen
Befestigungsflansch
Reparaturstelle gestrichen
Befestigungsflansch
